Série : GNR

Description

Série : GNR

Type de plage de puissance : GRN

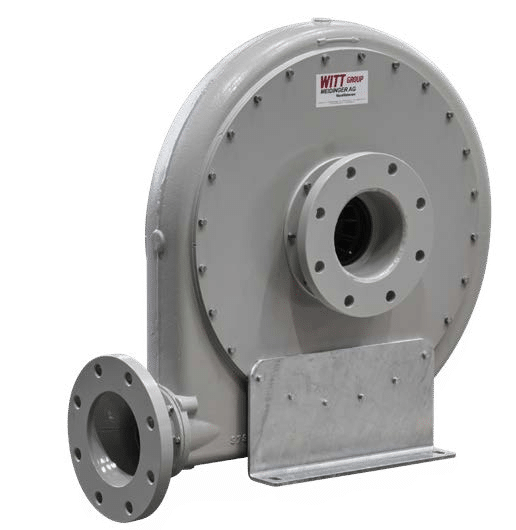

Les types GRN se caractérisent par leur grande flexibilité. La position du boîtier et le sens de rotation peuvent être adaptés à votre système.

Les tailles de brides peuvent être de DN 80 à DN 200, sur demande du client.

Pour les gaz et / ou les environnements humides et corrosifs, le carter de ventilateur est également disponible en acier inoxydable. Dans ce cas, la désignation du type passe à SRN.

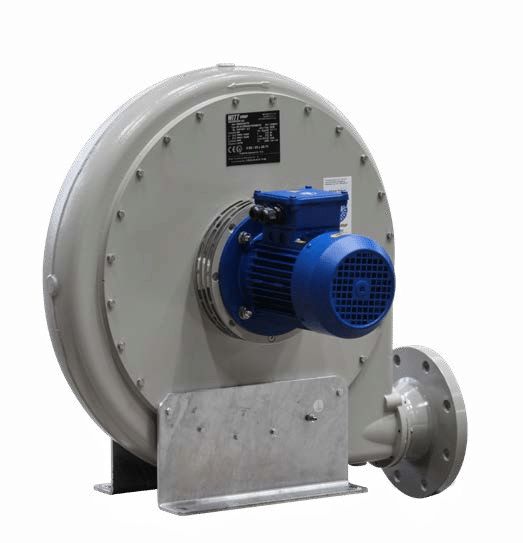

Entraînement direct du GRN (GRN / 1G)

Les ventilateurs à entraînement direct se caractérisent par leur conception compacte. Afin d’atteindre une large gamme de points de fonctionnement, y compris à des vitesses fixes, différents modèles et diamètres de roue sont disponibles.

Exemple de type de ventilateur : EX-S-GRN48 / 120/500 / 1G

• Roue à aubes montée directement sur l’arbre du moteur.
• Taille de bride standard : DN 125, PN 10 (autres disponibles sur demande).
• Débit jusqu’à 500 m³/h.
• Pression jusqu’à 40 mbar.
• Taille du moteur : 1,1 kW (400 V / 50 Hz).
• Matériau du boîtier : GGG40 / roue en aluminium.
• ATEX II2G ou II3G (pour les zones 1 et 2).
• Étanche au gaz, ISO EN 13349, cat. H1.
• Couleur standard RAL 7032 (autres couleurs sur demande).

Entraînement direct du GRN avec convertisseur de fréquence (GRN/1G VFD)

Avec un convertisseur de fréquence, la vitesse de la roue peut être portée jusqu’à 5080 tr/min (87 Hz). Cela permet d’atteindre des pressions et des débits volumiques nettement plus élevés.

Exemple de type de ventilateur : EX-S-GRN48 / 120 / 500 / 1G pour le fonctionnement du VFD

• Roue à aubes montée directement sur l’arbre du moteur.
• Taille de bride standard : DN125, PN10 (autres sur demande).
• Pression jusqu’à 120 mbar.
• Taille du moteur : 4 kW (400 V/50 Hz).
• Entraînement par VFD 20-87 Hz.
• Matériau du boîtier : GGG40 / roue en aluminium.
• ATEX II2G ou II3G (pour les zones 1 et 2).
• Débit jusqu’à 500 m³/h avec vitesse maximale (jusqu’à 1000 m³/h à vitesse inférieure).
• Étanche au gaz, ISO EN 13349, cat. H1.
• Couleur standard RAL 7032 (autres couleurs sur demande).

Pour plus d’informations, veuillez visiter notre site web ou lire notre brochure.
