Systèmes régénératifs de COV et d’élimination des siloxanes

Description

Systèmes régénératifs de COV et d’élimination des siloxanes par ANKA

Qu’est-ce que le VOC?

Les composés organiques volatils (COV) sont une classe de produits chimiques organiques caractérisés par une pression de vapeur élevée à température ambiante. Ils s’évaporent facilement et se trouvent couramment dans les déchets, les processus industriels et les sources de biogaz, telles que les eaux usées, les déchets industriels et alimentaires.

Qu’est-ce que le siloxane?

Le siloxane est un composé présent dans le biogaz issu des déchets solides domestiques, des déchets alimentaires et des boues de traitement des eaux usées. Elle est surtout causée par les déchets provenant des cosmétiques, des additifs alimentaires et des détergents.

Notre solution

En tant qu’ANKA, nous sommes fiers d’avoir réussi à fabriquer un système d’élimination des COV et des siloxanes régénératifs de biogaz, industriellement viable, grâce aux études de R&D menées avec le soutien du ministère des Sciences, de l’Industrie et de la Technologie.

Grâce à sa modularité, il peut être facilement adapté à n’importe quelle capacité avec une perte de pression très faible, ce qui est très important pour les économies d’énergie à long terme. Le système se compose de deux filtres contenant les milieux filtrants utilisés pour l’élimination des COV et du siloxane.

Ces filtres fonctionnent en séquence. Lorsqu’un filtre atteint sa capacité d’adsorption maximale, le système active automatiquement l’autre réservoir, déjà régénéré et prêt. Ainsi, les moteurs à gaz sont continuellement alimentés en gaz propre.

Spécifications du système d’élimination des COV régénératifs et des siloxanes

• Capacité à travailler avec un PLC entièrement automatiquement sans nécessiter l’intervention d’un opérateur ;
• Faible coût de maintenance ;
• Conformité aux directives ATEX et CE ;
• Système à sécurité intégrée ;
• Matériau filtrant à faible coût ;
• Média filtrant régénérable ;
• Faible encombrement, design compact ;
• Matériel de communication pouvant être intégré aux systèmes SCADA (en option) ;
• Fonctionnalités de surveillance à distance et d’envoi de SMS (optionnelles).

Avantages du système régénératif d’élimination des COV et des siloxanes

En conséquence de l’installation d’un système régénératif d’élimination des COV et du siloxane dans votre usine, vous réalisez des bénéfices grâce à de nombreux éléments de coût. Ceux-ci sont :

• Coûts de main-d’œuvre pendant la maintenance induite par les COV et le siloxane ;
• Coûts de remplacement des pièces consistant en l’usure causée par les COV et le siloxane ;
• Pertes de production dans les arrêts moteur (temps d’arrêt) pendant la maintenance induite par les COV et le siloxane ;
• Les pertes de puissance dues au fonctionnement à charge partielle en raison du cliquetis causé par les dépôts de silicone ;
• Baisse de la consommation d’énergie dans les unités PSA ;
• Réduction des coûts d’exploitation du système de purification : pas de perte d’efficacité, pas de colmatage de la membrane ;
• Éviter les pénalités de conformité RNG : aucun rejet de réseau ni temps d’arrêt.

Nos projets

Turkiye, Seymen : LFG à la centrale électrique

Le système de récupération des COV régénératifs et d’élimination du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 20 000 Nm³/h, a été mis en service avec succès pour l’usine de conversion du gaz en électricité de la décharge de Seymen, située dans le quartier de Silivri à Istanbul.

L’installation convertit le gaz de décharge issu des déchets municipaux collectés du côté européen d’Istanbul en électricité renouvelable. Avec une puissance installée de 37 MW, la centrale fournit l’électricité équivalente à la consommation annuelle d’environ 190 000 foyers, tout en réduisant considérablement les émissions de gaz à effet de serre. À pleine capacité, l’installation devrait atteindre une puissance installée de 90 MW, ce qui en fera l’une des plus grandes centrales au monde fonctionnant au gaz d’enfouissement sur un seul site.

• Capacité : 20 000 Nm³/h
• Phase 1 : 2020
• Phase 2 : 2022
• Marque du moteur : INNIO Jenbacher
• Utilisateur final : İstanbul Enerji A.Ş.

Brésil, Minas Gerais : Usine de GNR

L’installation de conversion du gaz d’enfouissement en GNR de Belo Horizonte, située à Minas Gerais, au Brésil, a une capacité de production de GNR de 4 000 Nm³/h et constitue le premier projet d’ANKA en Amérique du Sud. L’installation est équipée du système d’élimination régénérative des COV d’ANKA, composé de trois unités parallèles (32 500 Nm³/h), offrant une capacité totale de traitement du gaz d’échappement de 7 500 Nm³/h.

En intégrant la technologie de purification avancée d’ANKA, l’usine atteint une qualité du gaz élevée, une stabilité opérationnelle maximale et une protection supérieure des composants en aval, tels que les polisseuses et les unités de valorisation PSA.

• Capacité de traitement du LFG : 7 500 Nm³/h
• Année : 2025
• Capacité de production de GNR de 4 000 Nm³/h
• Utilisateur final : Asja Brasil

Turkiye, Mersin : LFG à centrale électrique

Le système régénératif de COV et d’élimination des siloxanes d’ANKA a été installé avec succès et mis en service à l’installation de Kalde Enerji à Mersin.

Initialement conçu pour une capacité de 4 500 Nm³/h, le système a ensuite été porté à 6 750 Nm³/h, améliorant ainsi les performances de purification des gaz et l’efficacité globale de l’usine.

Avec cette capacité accrue, le système offre une plus grande capacité de traitement du biogaz, une protection continue des équipements en aval sous des charges plus élevées et une infrastructure prête pour le GNR afin d’assurer la durabilité à long terme.

La portée du projet comprenait l’ingénierie, la fabrication, l’installation et l’automatisation, afin de soutenir l’usine de conversion de gaz de décharge en énergie de 13,2 MW de Kalde Enerji, avec une technologie de purification évolutive et fiable.

• Capacité : 6 750 Nm³/h
• Phase 1 : 2024
• Phase 2 : 2025
• Marque du moteur : INNIO Jenbacher
• Utilisateur final : Kalde Enerji

Turkiye, Sakarya : LFG et biogaz à l’usine d’électricité

Le système d’élimination régénérative du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 5 000 Nm³/h, a été mis en service avec succès pour l’installation de gestion intégrée des déchets solides de Sakarya, située dans le district d’Erenler à Sakarya.

L’installation convertit le gaz de décharge et le biogaz généré à partir des déchets municipaux en électricité renouvelable. Avec une puissance installée de 14 MW, l’usine traite environ 700 tonnes de déchets municipaux par jour et fournit de l’électricité à environ 130 000–140 000 personnes chaque année.

Le projet contribue à la gestion durable des déchets tout en soutenant une production d’énergie renouvelable fiable et efficace dans la région.

• Capacité : 5 000 Nm³/h
• Année : 2022
• Marque du moteur : CAT
• Utilisateur final : SEKAY

Turkiye, Aydın : LFG à la centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 2 750 Nm³/h, a été mis en service avec succès à l’usine de conversion de gaz d’enfouissement en énergie d’Aydın.

L’installation génère de l’électricité renouvelable à l’aide de quatre moteurs Siemens/Guascor (1,2 MW chacun) et bénéficie de la technologie avancée de purification d’ANKA, assurant une élimination très efficace du siloxane et une fiabilité opérationnelle à long terme.

Le système offre une protection robuste pour les équipements en aval, élimine les risques de rupture et offre l’OPEX le plus bas de sa catégorie grâce à un fonctionnement entièrement automatisé.

• Capacité : 2 750 Nm³/h
• Année : 2025
• Marque du moteur : Siemens/Guascor
• Utilisateur final : EKO ENENERJİ

Turkiye, Silifke : LFG à centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA a été installé et mis en service avec succès lors de l’installation de Silifke, exploitée par Kalde Enerji.

Avec une capacité de nettoyage des gaz de 2 500 Nm³/h, ce système est un élément essentiel de l’usine de conversion des gaz d’enfouissement en énergie de 3,6 MW, assurant la protection à long terme du moteur et le fonctionnement continu en éliminant le siloxane et d’autres composants COV nocifs.

La portée du projet couvrait l’ingénierie, la fabrication, l’installation et l’automatisation, fournissant un processus de purification fiable et efficace pour la production d’énergie renouvelable.

• Capacité : 2 500 Nm³/h
• Année : 2024
• Marque du moteur : INNIO Jenbacher et Siemens
• Utilisateur final : Kalde Enerji

Turkiye, Manisa : LFG à la centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 2 500 Nm³/h, a été mis en service avec succès pour l’installation de production d’électricité au gaz de décharge de Manisa exploitée par Kartallar Ege Enerji.

Dans cette installation, les déchets ménagers collectés dans le centre-ville et dans les districts de Manisa sont traités à la décharge sanitaire. Le gaz de décharge produit est transféré vers des moteurs à gaz et converti en énergie électrique. L’installation de gestion intégrée des déchets solides a une capacité installée de 7 MW, contribuant à la production d’énergie durable et à la protection de l’environnement.

• Capacité : 2 500 Nm³/h
• Année : 2022
• Marque du moteur : INNIO Jenbacher
• Utilisateur final : Kartallar Ege Enerji

Turkiye, Kayseri : LFG à la centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 2 500 Nm³/h, a été mis en service avec succès pour la centrale électrique au gaz d’enfouissement Seymen de R Enerji à Kayseri.

L’installation de gestion intégrée des déchets solides a une capacité installée de 7 MW et convertit le gaz de décharge en électricité renouvelable. Le périmètre du projet comprenait l’ingénierie, la fabrication, l’assemblage, l’automatisation et la mise en service, assurant une purification des gaz efficace et fiable pour une exploitation à long terme.

• Capacité : 2 500 Nm³/h
• Année : 2022
• Marque du moteur : MWM
• Utilisateur final : R Enerji

Turkiye, Kuşadası : LFG à la centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 2 000 Nm³/h, a été mis en service avec succès à l’installation intégrée de déchets solides de Kuşadası, en Turquie.

Conçu pour un fonctionnement entièrement automatique, le système permet une purification continue sans interruptions, assurant ainsi une protection à long terme des équipements en aval.

Ce projet représente une autre étape importante dans l’engagement d’ANKA à fournir un gaz plus propre, des exigences de maintenance réduites et une efficacité énergétique accrue pour les applications de conversion de gaz d’enfouissement en énergie.

• Capacité : 2 000 Nm³/h
• Année : 2024
• Marque du moteur : INNIO Jenbacher
• Utilisateur final : EKO ENENERJİ

Lettonie, Riga : LFG à centrale électrique

L’installation de conversion des gaz d’enfouissement en énergie de Riga, en Lettonie, est équipée du système régénératif COV et de l’éliminateur de siloxane d’ANKA, conçu pour traiter 1 500 Nm³/h de gaz d’enfouissement.

Ce projet marque une autre étape importante dans l’expansion internationale d’ANKA et montre comment la technologie régénératrice de COV et d’élimination du siloxane offre une purification à haute efficacité pour les applications d’énergies renouvelables.

Le système offre une protection à long terme du moteur, une efficacité accrue dans la production d’énergie et une solution durable pour l’utilisation des gaz de décharge, contribuant ainsi à une énergie plus propre et à une planète plus verte.

• Capacité : 1 500 Nm³/h
• Année : 2025
• Marque du moteur : INNIO Jenbacher
• Utilisateur final : UAB EKOTIKSLAI

VEOLIA – Turkiye, Çanakkale : LFG à centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 1 400 Nm³/h, a été mis en service avec succès pour la centrale au gaz de décharge de Veolia Çanakkale.

L’installation convertit le gaz d’échappement des déchets en énergie électrique. L’usine intégrée de déchets solides dispose d’une licence de production de 3,6 MW. L’usine se compose de quatre composants principaux : la collecte du gaz, la préparation du gaz, la production d’énergie et la distribution d’électricité et répond aux besoins en électricité de 30 000 personnes par an.

Ce projet démontre la capacité d’ANKA à fournir des solutions fiables de purification des gaz pour les applications de valorisation énergétique des gaz de décharge.

• Capacité : 1 400 Nm³/h
• Année : 2022
• Marque du moteur : MWM

Turkiye, Edirne : LFG à centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA, d’une capacité de 1 400 Nm³/h, a été mis en service avec succès pour la centrale électrique à gaz de la décharge d’Edirne.

Située à Edirne, l’installation de gestion intégrée des déchets solides a été établie avec un investissement de 65 millions de TL et dispose d’une capacité de production d’électricité de 3,2 MW.

Environ 250 tonnes de déchets solides domestiques sont traitées quotidiennement, répondant aux besoins annuels en électricité de près de 30 000 ménages tout en contribuant à la gestion durable des déchets et à la réduction des émissions de gaz à effet de serre.

• Capacité : 1 400 Nm³/h
• Année : 2020
• Marque du moteur : MWM
• Utilisateur final : Atlas

Turkiye, Osmaniye : LFG à centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 1 400 Nm³/h, a été mis en service avec succès pour l’usine d’électricité au gaz de décharge d’Osmaniye, exploitée par Atlas.

Dans cette installation, les déchets ménagers collectés dans le centre-ville et les quartiers d’Osmaniye sont traités dans des décharges sanitaires. Le gaz de décharge généré est transféré par des pipelines vers les moteurs à gaz et converti en énergie électrique. L’installation de gestion intégrée des déchets solides a une capacité installée de 3,12 MW, contribuant à l’approvisionnement en énergie renouvelable de la ville et à la durabilité environnementale.

• Capacité : 1 400 Nm³/h
• Année : 2022
• Marque du moteur : MWM
• Utilisateur final : Atlas

Turkiye, Nevşehir : LFG à la centrale électrique

Le système d’élimination régénérative du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 900 Nm³/h, a été mis en service avec succès à l’installation de déchets solides de Nevşehir.

L’installation traite environ 250 tonnes de déchets solides municipaux par jour, générant en moyenne 35 MWh d’électricité renouvelable, avec une capacité totale installée de 3,6 MW.

Adapté aux conditions de gaz spécifiques du site, le système ANKA assure un fonctionnement stable et offre une protection à long terme des équipements en aval contre l’accumulation de siloxane. Ce projet démontre la capacité d’ANKA à fournir des solutions de purification efficaces, fiables et évolutives pour des installations de toutes tailles et de toutes capacités.

• Capacité : 900 Nm³/h
• Année : 2024
• Marque du moteur : MWM
• Utilisateur final : DUMANOGLU

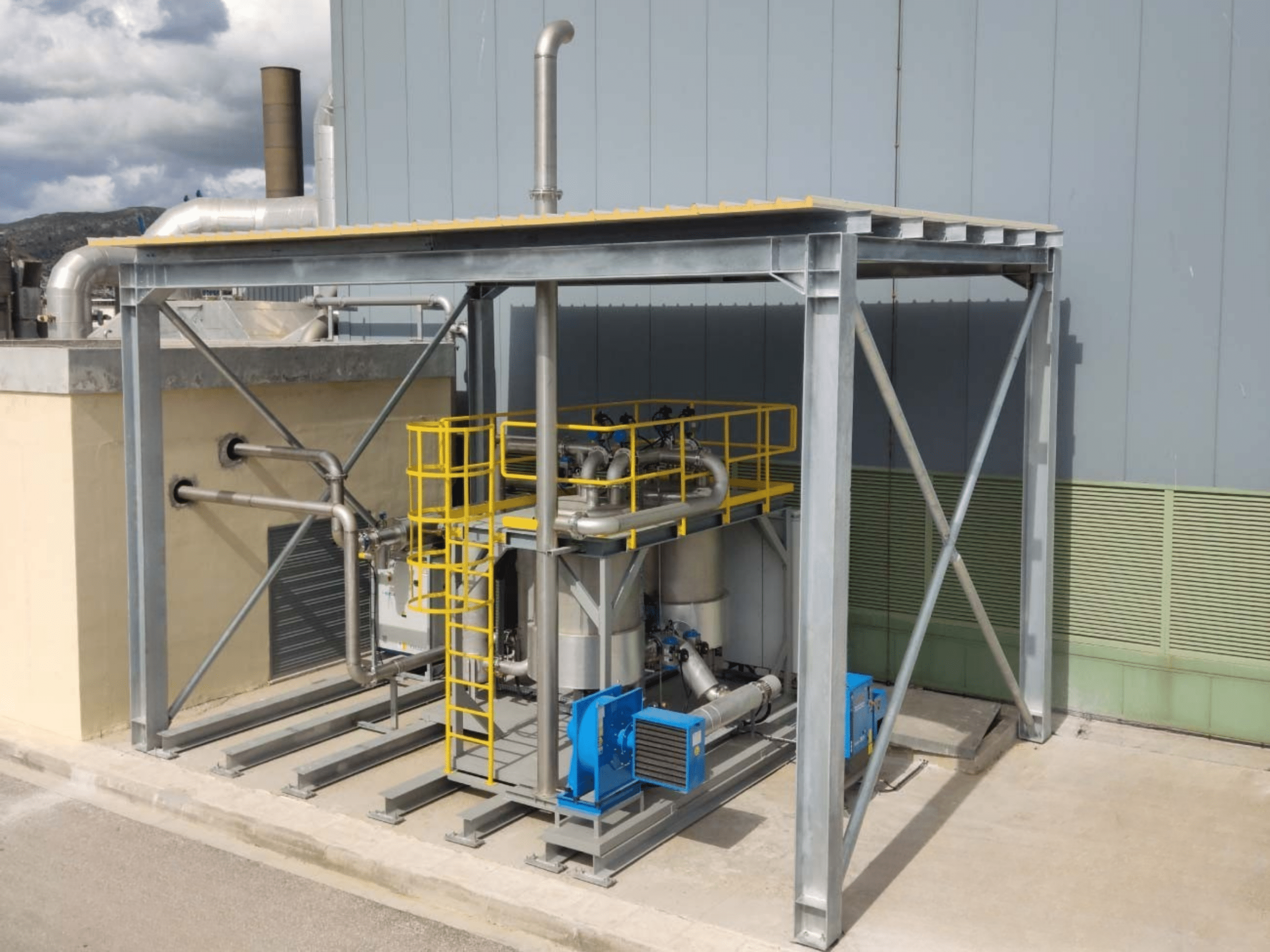

Grèce : Station d’épuration de Psyttalia

Un système d’élimination régénérative du siloxane, d’une capacité de 600 Nm³/h, a été installé pour la station de traitement des eaux usées du groupe Ellaktor, établie sur l’île Psyttalia, située à l’intérieur des frontières d’Athènes.

Le système fournit du gaz propre pour le fonctionnement du système d’oxydant thermique régénératif de l’usine.

• Capacité : 600 Nm³/h
• Année : 2022
• Équipement : RTO (Regenerative Thermal Oxidizer)
• Utilisateur final : ELLAKTOR GROUP

Portugal, Amadora Mota-Engil : LFG à centrale électrique (projet en cours)

Le système régénératif de COV et d’élimination du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 1 000 Nm³/h, est en cours d’installation. L’installation traite environ 250 tonnes de déchets solides municipaux par jour.

Adapté aux conditions de gaz spécifiques du site, le système ANKA assure un fonctionnement stable et offre une protection à long terme des équipements en aval contre l’accumulation de siloxane. Ce projet démontre la capacité d’ANKA à fournir des solutions de purification efficaces, fiables et évolutives pour des installations de toutes tailles et capacités.

Capacité : 1 000 Nm³/h
Année : 2026
Marque du moteur : MWM
Utilisateur final : VALORSUL

Portugal, Seixal Mota-Engil : LFG à centrale électrique (projet en cours)

Le système régénératif de COV et d’élimination du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 1 000 Nm³/h, est en cours d’installation. L’installation traite environ 250 tonnes de déchets solides municipaux par jour.

Adapté aux conditions de gaz spécifiques du site, le système ANKA assure un fonctionnement stable et offre une protection à long terme des équipements en aval contre l’accumulation de siloxane. Ce projet démontre la capacité d’ANKA à fournir des solutions de purification efficaces, fiables et évolutives pour des installations de toutes tailles et de toutes capacités.

• Capacité : 1 000 Nm³/h
• Année : 2026
• Marque du moteur : MWM
• Utilisateur final : MOTA-ENGIL

Barcelone, Hera : LFG à la centrale électrique (projet en cours)

Le système régénératif de COV et d’élimination du siloxane d’ANKA, avec une capacité de nettoyage des gaz de 1 500 Nm³/h, est en cours d’installation. L’installation traite environ 300 tonnes de déchets solides municipaux par jour.

Adapté aux conditions de gaz spécifiques du site, le système ANKA assure un fonctionnement stable et offre une protection à long terme des équipements en aval contre l’accumulation de siloxane. Ce projet démontre la capacité d’ANKA à fournir des solutions de purification efficaces, fiables et évolutives pour des installations de toutes tailles et de toutes capacités.

• Capacité : 1 500 Nm³/h
• Année : 2026
• Marque du moteur : INNIO Jenbacher
• Utilisateur final : Hera Holding
